Що таке автоматичний вимикач постійного струму і як вибрати правильний?

A Автоматичний вимикач постійного струмузахищає електричні кола постійного струму від надмірного струму і, в залежності від конструкції, від короткого замикання. На відміну від систем змінного струму, системи постійного струму не мають природного перетину струму через нуль кожні півперіоду, що ускладнює переривання дуги. У цьому посібнику пояснюється робота автоматичного вимикача постійного струму, основні типи, основні параметри, вимоги до застосування, міркування щодо встановлення, типові помилки при покупці та методи обслуговування, щоб допомогти покупцям вибрати відповідний захист для своїх електричних систем.

1. Що таке автоматичний вимикач постійного струму?

A Автоматичний вимикач постійного струмуце електричний захисний пристрій, призначений для переривання постійного струму, коли в ланцюзі виникає перевантаження, коротке замикання або інший визначений стан несправності. Розмикаючи ланцюг, він допомагає захистити кабелі, електричне обладнання, компоненти перетворення електроенергії та підключене навантаження від потенційно шкідливого струму.

Постійний струм тече переважно в одному напрямку. Зазвичай він живиться від батарей, фотоелектричних панелей, паливних елементів і джерел живлення постійного струму. Оскільки ці технології стають все більш важливими в сучасних енергетичних і промислових системах, надійний захист ланцюга постійного струму став важливою частиною проектування електричної системи.

Чому важливий захист ланцюга постійного струму?

Надмірний струм може перегріти провідники, пошкодити ізоляцію, погіршити роботу електронних компонентів і створити небезпеку пожежі. Правильно підібраний вимикач обмежує тривалість струму замикання, відключаючи пошкоджене коло відповідно до його робочих характеристик.

• Захист обладнання:Допомагає запобігти пошкодженню акумуляторів, інверторів, контролерів та інших підключених пристроїв.
• Захист кабелю:Зменшує ризик перегріву провідника, якщо захисний пристрій правильно узгоджено з номіналом кабелю.
• Безперервність роботи:Дозволяє ізолювати несправності, щоб незаражені схеми могли продовжувати працювати там, де це дозволяє архітектура системи.
• Зручність обслуговування:Забезпечує засоби ізоляції ланцюга, якщо пристрій підходить для цієї мети та використовується відповідно до його інструкцій.
• Безпека системи:Підтримує скоординовану стратегію захисту разом із заземленням, ізоляцією та іншими електричними засобами захисту.

Автоматичний вимикач сам по собі не є повним рішенням безпеки. Ефективний захист також залежить від правильної конструкції системи, відповідної проводки, відповідних розрахунків струму пошкодження та дотримання відповідних електричних норм.

2. Як працює автоматичний вимикач постійного струму?

Автоматичний вимикач постійного струму контролює струм, що протікає через ланцюг, і перериває струм, коли його робочий механізм виявляє кваліфіковану несправність. Точний процес залежить від конструкції вимикача, характеристик відключення та передбачуваного застосування.

Захист від перевантаження

Перевантаження виникає, коли в ланцюзі протягом тривалого періоду пропускається більший струм, ніж передбачено. Наприклад, промислове джерело живлення постійного струму може працювати понад проектне навантаження через надмірний попит або несправний компонент.

Багато мініатюрних автоматичних вимикачів постійного струму використовують механізм теплового розчіплювача. Надлишковий струм нагріває біметалічний елемент до тих пір, поки він не зігнеться настільки, щоб звільнити механізм відключення. Ця реакція, як правило, залежить від часу: помірне перевантаження може зайняти більше часу для відключення, ніж набагато більше перевантаження.

Захист від короткого замикання

Коротке замикання створює ненавмисний шлях із низьким опором, який може створювати надзвичайно високий струм. Багато термомагнітних вимикачів мають механізм магнітного відключення, який швидко реагує на високий струм замикання. Натомість електронні вимикачі можуть використовувати датчики та схеми керування для виявлення певних умов несправності та ініціювання переривання.

Вимикач повинен мати відповідну номінальну напругу постійного струму та достатню відключаючу здатність постійного струму для очікуваного струму пошкодження в точці встановлення. Високий номінальний струм сам по собі не демонструє, що пристрій може безпечно перервати коротке замикання.

Переривання дуги

Коли контакти роз’єднуються під час протікання струму, між ними може утворитися електрична дуга. У ланцюгах змінного струму природним чином проходить через нуль під час кожного циклу, сприяючи згасанню дуги. Постійний струм не забезпечує таких же повторюваних переходів через нуль у звичайних стаціонарних умовах.

З цієї причини автоматичні вимикачі постійного струму можуть використовувати спеціально розроблені контактні пристрої, дугогасильні жолоби, системи магнітного роздування дуги або інші конструкції для контролю дуги. Ці функції допомагають подовжити, охолодити, розділити або погасити дугу, щоб можна було безпечно розірвати ланцюг у номінальних умовах роботи пристрою.

3. Чим автоматичний вимикач постійного струму відрізняється від вимикача змінного струму?

Автоматичні вимикачі постійного та змінного струму мають однакове основне призначення, але їхні вимоги до відключення можуть значно відрізнятися. Вибір пристрою лише тому, що його номінальний струм відповідає ланцюгу, може призвести до неналежного захисту.

Деякі вимикачі сертифіковані для роботи як змінного, так і постійного струму, але їхні номінали та допустимі конфігурації можуть відрізнятися. Виріб із подвійним рейтингом має бути встановлено відповідно до конкретних номінальних параметрів і електричних схем, наданих виробником.

4. Які типи автоматичних вимикачів постійного струму доступні?

Найбільш підходящий вимикач постійного струму залежить від навантаження, характеристик несправності, необхідного часу реакції, доступного простору та стратегії обслуговування. Розуміння основних конструкцій допомагає покупцям точніше порівнювати продукти.

Термомагнітні вимикачі постійного струму

Термомагнітні вимикачі поєднують захист від теплового перевантаження та магнітний захист від короткого замикання. Вони зазвичай розглядаються для розподільних панелей постійного струму, схем керування та окремих промислових застосувань.

• Забезпечте дві додаткові форми захисту від надструму.
• Може бути придатним для широкого діапазону звичайних вимог щодо розповсюдження.
• Потрібна ретельна перевірка кривих відключення та рейтингів переривання постійного струму.

Електронні автоматичні вимикачі постійного струму

Електронні конструкції використовують датчики струму та електронні схеми керування для виявлення певних умов несправності. Залежно від продукту вони можуть забезпечувати регульовані пороги захисту, індикацію стану, віддалений моніторинг або функції зв’язку.

Ці функції можуть бути цінними в автоматизованих установках і системах, де час простою дорогий. Однак покупці повинні підтвердити, чи є продукт звичайним механічним вимикачем, електронним захисним вимикачем або твердотільним пристроєм, оскільки їхні способи переривання та поведінка збоїв можуть відрізнятися.

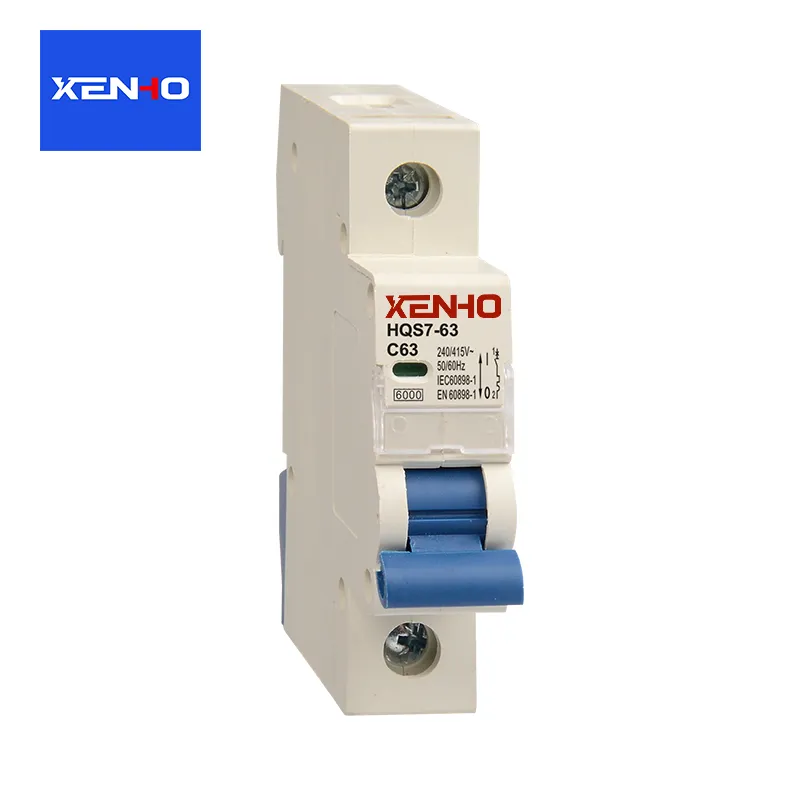

Мініатюрні автоматичні вимикачі постійного струму

Мініатюрні автоматичні вимикачі — це компактні пристрої, які використовуються у відповідних системах розподілу постійного струму низької напруги. Їхня невелика площа може спростити компонування панелей, але їх придатність усе ще залежить від номінальної напруги, відключаючої здатності, розташування полюсів і затвердженої виробником конфігурації постійного струму.

Автоматичні вимикачі постійного струму в литом корпусі та промислові

Литі корпуси та інші промислові вимикачі доступні для систем з більш вимогливими рівнями струму, умовами несправності або вимогами до встановлення. Залежно від моделі вони можуть пропонувати регульовані параметри відключення, аксесуари, допоміжні контакти та інтеграцію з промисловими розподільними пристроями.

Спеціалізовані пристрої захисту від постійного струму

Сонячні фотоелектричні батареї, системи накопичення енергії акумуляторів, зарядне обладнання для електромобілів та інші енергетичні програми можуть потребувати пристроїв захисту, розроблених для певних електричних характеристик. Наприклад, у фотоелектричних схемах можуть виникати тривалі дуги постійного струму, тоді як батареї можуть створювати дуже високі струми замикання.

Спеціалізована програма не вимагає автоматично однієї конкретної категорії вимикачів. Відповідне рішення має бути встановлено на основі конструкції системи, застосовних стандартів, інструкцій з обладнання та оцінки струму пошкодження.

5. Де використовуються автоматичні вимикачі постійного струму?

Автоматичні вимикачі постійного струму використовуються скрізь, де електроживлення постійного струму потребує контрольованого захисту від надструму та надійної ізоляції. Умови роботи значно відрізняються в різних програмах, тому пристрій, який підходить для однієї установки, може не підходити для іншої.

Сонячні фотоелектричні системи

Сонячні установки використовують захист від постійного струму у відповідних ланцюгах, пов’язаних з масивами, суматорами та інверторами. Вибране обладнання повинно враховувати максимальну напругу системи, доступний струм пошкодження, вплив навколишнього середовища та особливі вимоги до фотоелектричної схеми.

Зберігання енергії акумулятора

Акумуляторні системи можуть видавати значний струм замикання, особливо коли паралельно з’єднані кілька елементів або батарейних модулів. При виборі захисту слід враховувати хімічний склад батареї, напругу в системі, доступний струм короткого замикання, розмір провідника та координацію з системами керування та ізоляції батареї.

Промислова автоматизація та управління

Промислові панелі керування часто розподіляють живлення постійного струму на датчики, реле, приводи, контролери та комунікаційне обладнання. Належний захист може допомогти ізолювати несправну гілку без непотрібного переривання кожного підключеного пристрою, за умови, що схема захисту належним чином скоординована.

Телекомунікації та інфраструктура даних

Телекомунікаційні установки та деякі системи інфраструктури даних використовують розподіл постійного струму для мережевого обладнання та резервних джерел. Вимоги до високої доступності роблять передбачувану ізоляцію несправностей і відповідну координацію обладнання особливо важливими.

Електромобілі та зарядна інфраструктура

Системи електромобілів і зарядні установки передбачають певні рівні напруги, профілі струму та вимоги безпеки. Захисні пристрої повинні бути обрані відповідно до їх передбачуваного положення в системі та повинні відповідати застосовним стандартам продукції та вимогам до встановлення.

6. Як вибрати правильний автоматичний вимикач постійного струму?

Вибір автоматичного вимикача постійного струму - це не просто питання відповідності його номінального струму відповідно до навантаження. Покупці повинні оцінити повну електричну систему, перевірити технічну документацію продукту та підтвердити, що вибраний пристрій відповідає фактичним умовам несправності.

Крок 1: Перевірте напругу системи

Визначте максимальну напругу постійного струму, яку може відчувати вимикач, включаючи відповідні робочі та системні умови. Номінальна напруга має бути достатньою для схеми, а дозволене розташування полюсів має відповідати інструкціям виробника.

У деяких конструкціях кілька полюсів можна з’єднати послідовно для досягнення заданої номінальної напруги постійного струму. Це дозволено лише тоді, коли це явно підтримується виробником і встановлено відповідно до вказаної схеми підключення. Послідовне з’єднання полюсів не призводить до автоматичного підвищення затвердженої номінальної напруги пристрою.

Крок 2: Визначте необхідний номінальний струм

Обчисліть очікуваний тривалий струм і враховуйте характеристики навантаження, струм провідника, температуру навколишнього середовища, умови корпусу та застосовні електричні норми. Для навантажень зі значними пусковими або перехідними струмами також може знадобитися відповідна характеристика відключення.

Номінальна потужність вимикача повинна захищати пов’язані з ним провідники та обладнання в нормальних умовах експлуатації. Простий вибір вищого номінального струму, щоб уникнути неприємного відключення, може поставити під загрозу захист, якщо електропроводка та обладнання не мають відповідного номінального значення.

Крок 3: перевірка відключаючої здатності постійного струму

Відключаюча здатність є однією з найважливіших характеристик, яку необхідно переглянути. Він вказує на максимальний струм замикання, який вимикач розроблений і розрахований на переривання за певних умов випробування.

Визначте очікуваний струм короткого замикання в точці встановлення та підтвердьте, що номінальна потужність відключення постійного струму вимикача достатня за передбаченої напруги та конфігурації. Системи акумуляторів, наприклад, можуть вимагати особливої ​​уваги, оскільки їхній доступний струм пошкодження може бути високим.

Крок 4: Виберіть правильну кількість полюсів

Однополюсні, двополюсні та інші конфігурації обслуговують різні схеми схеми. Правильний вибір залежить від методу заземлення системи, провідників, які потрібно від’єднати, і відповідних електричних правил.

Не припускайте, що кожен провідник має бути перемиканий однаковим чином у всіх системах постійного струму. Перевірте вимоги до конкретного застосування та перевірте, чи схвалено пристрій для запропонованої схеми комутації.

Крок 5: Перевірте характеристики поїздки та координацію

Ознайомтеся з кривою часу та струму виробника та характеристиками підключеного навантаження. Захист повинен реагувати досить швидко, щоб захистити провідники та обладнання, уникаючи непотрібних відключень під час нормальної роботи.

У системах із декількома захисними пристроями координація допомагає гарантувати, що найближчий до несправності пристрій спрацьовує, коли це можливо. Фактична селективність залежить від поведінки пристроїв у часі та струмі, рівнів несправностей і даних про координацію виробника.

Крок 6: Оцініть умови навколишнього середовища

Температура, вологість, пил, вібрація, корозія та вентиляція корпусу можуть вплинути на придатність і продуктивність електричного обладнання. Зовнішні сонячні установки та промислові середовища можуть потребувати відповідних корпусів, захисту від проникнення та зниження температури.

Крок 7: Перевірте стандарти та документацію

Перевірте застосовні стандарти продукції, вимоги до сертифікації, інструкції з монтажу та технічну документацію. Залежно від пристрою та ринку відповідні стандарти можуть включати IEC 60947-2 для відповідних автоматичних вимикачів, IEC 60898-2 для відповідних автоматичних вимикачів змінного/постійного струму або UL 489 для закритих автоматичних вимикачів у литому корпусі та супутніх виробів. Можливість застосування залежить від категорії продукції та сфери сертифікації.

Перед розміщенням замовлення покупці повинні запитати специфікацію конкретної моделі, номінальну напругу постійного струму, номінальний струм, відключаючу здатність, затверджену конфігурацію полюса, криву відключення та відповідну інформацію про сертифікацію.

7. Яких помилок слід уникати покупцям?

Багато проблем із захистом ланцюга виникають під час специфікації, закупівлі або інтеграції системи, а не під час нормальної роботи. Визнання типових помилок може зменшити непотрібні витрати та підвищити надійність встановлення.

Вибір вимикача на основі сили струму

Два пристрої з однаковим номінальним струмом можуть мати різні значення напруги, вимикальну здатність, криві відключення та дозволені застосування. Порівняйте повні характеристики, а не покладайтеся на одне число.

Використання продукту, що живить лише змінним струмом, у ланцюзі постійного струму

Рейтинг змінного струму не означає, що вимикач може безпечно перервати постійний струм. Перевірте явний номінал постійного струму та дозволену робочу конфігурацію в документації виробника.

Ігнорування доступного струму пошкодження

Пристрій із недостатньою вимикаючою здатністю може бути не в змозі безпечно перервати несправність. Це особливо важливо в ланцюгах, що живляться від батарейок, та інших системах, здатних видавати високий струм короткого замикання.

З огляду на вимоги до полюса та полярності

Деякі вимикачі постійного струму вказують на з’єднання, чутливі до полярності, або конкретне розташування послідовних полюсів. Скасування підключень або зміна конфігурації без авторизації може вплинути на продуктивність переривання та поставити під загрозу безпеку.

Неврахування майбутніх системних змін

Заплановане збільшення ємності батареї, додаткові фотоелектричні ланцюги або зміни в архітектурі розподілу можуть вплинути на напругу, струм і рівні несправностей системи. Перегляньте передбачувані вимоги до розширення, перш ніж завершувати специфікації, не замінюючи належну сучасну конструкцію захисту на перспективу.

Прийом неповної технічної документації

Неповні таблиці даних ускладнюють об’єктивне порівняння продуктів. Команди із закупівель повинні вимагати перевірену інформацію про конкретну модель і уточнювати будь-які відсутні рейтинги або деталі сертифікації, перш ніж затверджувати продукт.

8. Які основні методи встановлення та обслуговування?

Навіть правильно обраний автоматичний вимикач постійного струму може погано працювати, якщо його неправильно встановити або обслуговувати в невідповідних умовах. Встановлення та технічне обслуговування повинні виконуватися кваліфікованим персоналом відповідно до інструкцій виробника та чинних норм.

Рекомендації щодо встановлення

• Ізолюйте джерело живлення:Дотримуйтесь затверджених процедур блокування та перевірки перед початком робіт із ланцюгом. Пам’ятайте, що батареї та фотоелектричні модулі можуть залишатися під напругою за певних умов.
• Дотримуйтеся схеми підключення:Дотримуйтеся призначення клем, маркування полярності та будь-якого вказаного послідовного розташування полюсів.
• Використовуйте відповідні провідники:Перевірте розмір кабелю, рівень ізоляції, сумісність клем і підготовку провідника.
• Застосувати вказаний крутний момент:Затягніть клеми із заявленим виробником моментом затягування, щоб зменшити ризик ослаблення з’єднань і перегріву.
• Підтримувати захист навколишнього середовища:Встановіть вимикач у корпусі, який відповідає навколишньому середовищу, дотримуючись вимог щодо вентиляції та вільного простору.
• Перевірте завершення встановлення:Проведіть перевірки та випробування, які вимагаються проектом системи, інструкціями щодо продукту та відповідними правилами, перш ніж увімкнути ланцюг.

Звичайна перевірка та усунення несправностей

Інтервали перевірок повинні відображати рекомендації виробника обладнання, робоче середовище та критичність установки. Записи технічного обслуговування допомагають виявити повторювані проблеми та підтримують заплановану заміну.

• Перевірте, чи немає видимих ​​пошкоджень, зміни кольору, корозії чи ознак перегріву.
• Перегляньте записи про поїздки або системні тривоги, якщо доступні функції моніторингу.
• Дослідіть повторні відключення, а не повторно скидайте вимикач без визначення причини.
• Переконайтеся, що термінали, монтажні пристрої та корпуси залишаються у належному стані.
• Замініть несправні або пошкоджені пристрої продуктами з відповідними рейтингами та схваленнями.

Вимикач, який постійно спрацьовує, може правильно реагувати на перевантаження, коротке замикання, несправність обладнання або невідповідні робочі умови. Перш ніж повернути систему в експлуатацію, кваліфікований фахівець повинен визначити причину.
