Як правильно вибрати автоматичний вимикач для захисту від короткого замикання та перевантаження?

Різні сценарії вимагають різних типів автоматичних вимикачів для забезпечення належного захисту та простоти встановлення:

Житлові/цивільні сценарії

ВиберітьМініатюрна схема Bрізаки(MCB)

Особливості: малий розмір, низька вартість, вбудований термомагнітний розчіплювач (забезпечує захист як від перевантаження, так і від короткого замикання), підходить для монтажу на DIN-рейку в розподільних коробках;

Рекомендації щодо вибору: використовуйте B-криву для ланцюгів освітлення, C-криву для розеток/кондиціонування повітря та C/D-криву для потужних приладів (таких як 3P кондиціонери).

 Промислові/комерційні сценарії (високий струм навантаження)

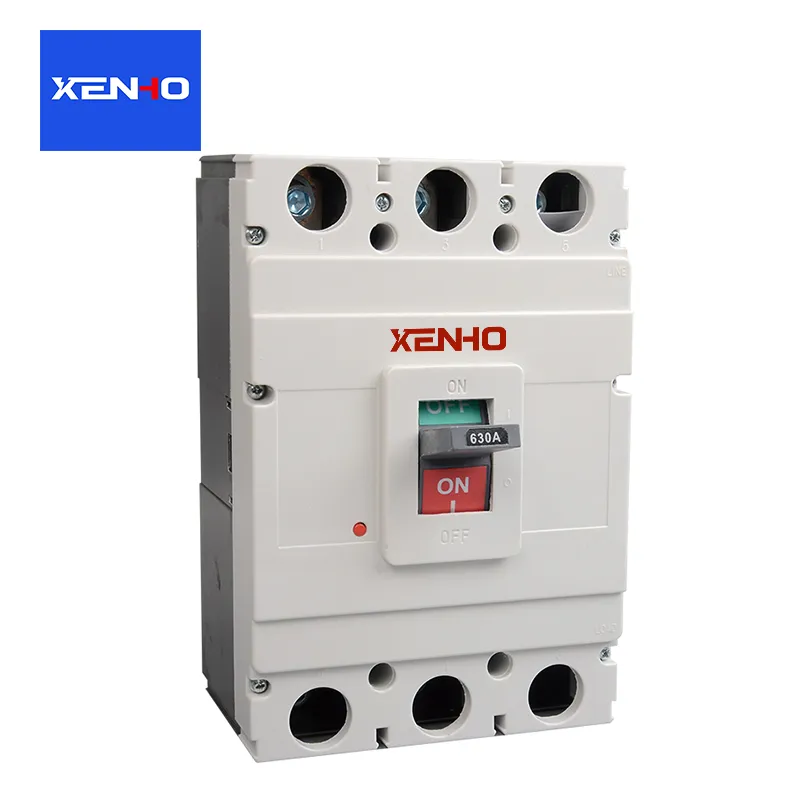

Струм 63~630A: ВиберітьАвтоматичні вимикачі в литому корпусі(MCCB), що підтримує ручне/електричне керування, високу відключаючу здатність і розширювану функціональність за допомогою додаткових аксесуарів;

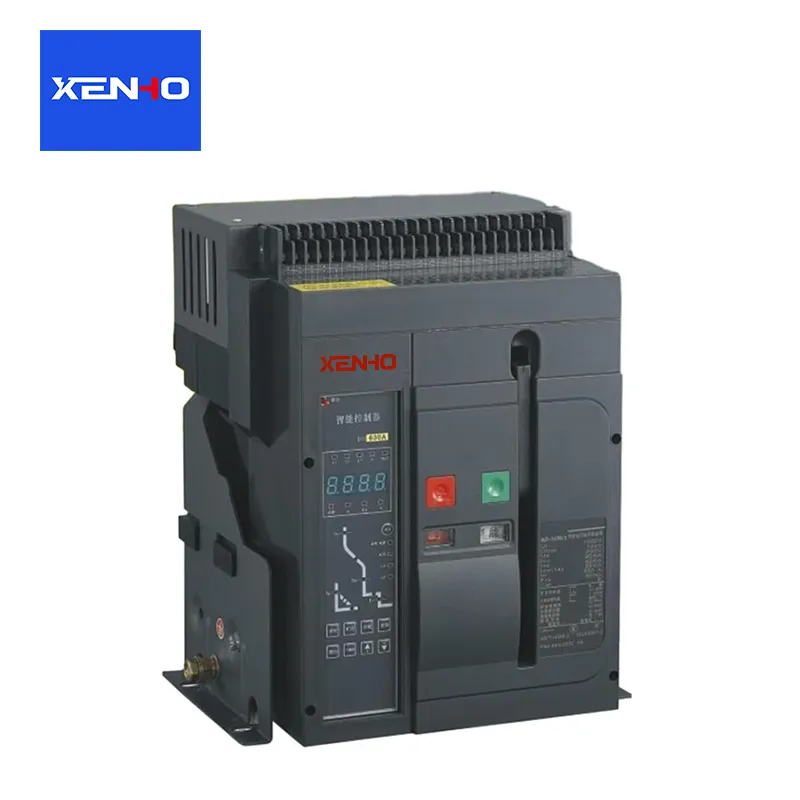

Струм >630A: ВиберітьПовітряні автоматичні вимикачі(ACB), використовується для вхідних ліній/шин у розподільних приміщеннях, забезпечуючи вибірковий захист для запобігання масштабним відключенням електроенергії під час несправностей.

 Сценарії вологого/високого рівня особистої безпеки

ВиберітьАвтоматичні вимикачі залишкового струму(RCBO), інтегрований захист від витоку на основі MCB, що забезпечує потрійний захист від «перевантаження + короткого замикання + витоку», підходить для ванних кімнат, кухонь і зовнішніх схем.

Ключові моменти, яких слід уникати при виборі автоматичних вимикачів

Уникайте «перебільшення»: використання автоматичного вимикача з великим номінальним струмом для захисту ланцюга з малим струмом (наприклад, автоматичний вимикач 100 А, що захищає ланцюг освітлення 10 А) призведе до невчасного спрацювання під час перевантаження/короткого замикання;

Відключаюча здатність не може бути "занижена": вхідний кінець повинен вибрати високий рівень відключаючої здатності (наприклад, 10 кА), інакше автоматичний вимикач може вибухнути під час короткого замикання;

Неправильний вибір кривої є основною помилкою: використання B-кривої для ланцюгів двигуна призведе до частих неприємних відключень, а використання D-кривої для освітлювальних ланцюгів знизить чутливість захисту від перевантаження.
